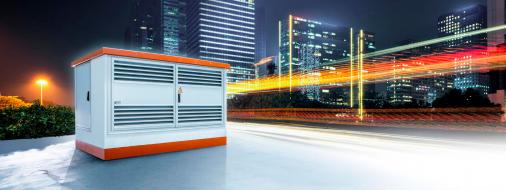

KOMPAKT TRANSZFORMÁTORÁLLOMÁS
Állomás külső kiszolgálással
A külső kiszolgálással üzemeltetett kompakt GRITEC transzformátorállomások ideális megoldást jelentenek olyan helyzetekben, ahol a közterület áttekinthetőséget és észrevétlenséget igényel, vagy ahol nagyon kevés a felhasználható hely. Nagyon alacsony talajszint feletti magasság és minimális beépített felület jellemzi őket. A kezelőnek kívülről van hozzáférése. Ezeket az állomásokat általában 630 kVA teljesítményű transzformátorral látjuk el, speciális projektek esetén 2,5 MVA-ig.
Alapvető jellemzők és összehasonlítás
| Állomás típusa | Kompakt transzformátorállomás | Belső kezelőterű transzformátorállomás |
|---|---|---|
| GRITEC típus sorozat megnevezése | UK | UF |
| Kezelés | kívülről | belülről |
| Föld feletti magasság | kb. 1,5 m, süllyesztett állomások esetén kevesebb mint 1 m | kb. 2,8 m |
| Beépített felület | kb. 3-6 m2 | kb. 6–25 m2 |
| Súly felszerelés nélkül | 7–13 t | 13–50 t |
| Szállítás | egyszerű teherautó | túlméretes rakomány |
| Transzformátor teljesítmény | általában 630 kVA, tervezhető akár 2,5 MVA | akár 4,8 MVA, terv szerint több is |
| Transzformátor elhelyezés | transzformátorállomás talaján | síneken |
| Transzformátor csere | tető elbontás után | ajtón keresztül |
| Nagyfeszültségű elosztók | általában kompakt, SF6 gázszigetelt, levegő és vákuum | SF6 gázzal vagy levegővel szigetelt, 38 kV-ig, kompakt és moduláris |
ELEKTROTECHNOLÓGIA
Az összes kompakt állomás alapkivitelben fel van készítve max. 630 kVA-os transzformátorok telepítésére. A 2,5 MVA-ig terjedő transzformátort igénylő projekteket egyedileg ítéljük meg, különös tekintettel a szellőzés méretezésére.
A trafótér olajteknőként van kialakítva, és a felhasznált beton víz- és olajállóságának köszönhetően biztosítja a szükséges környezetvédelmet anélkül, hogy további vízszigetelő bevonatokra lenne szükség.

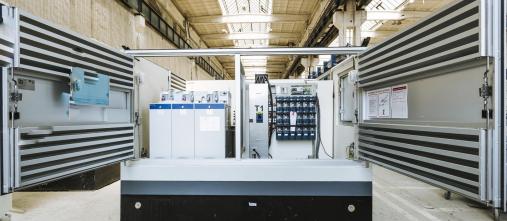

A kompakt alállomásokba elsősorban SF6 gázzal szigetelt kompakt nagyfeszültségű elosztókat telepítünk. Egyedi projektekben levegős elosztókat és nagyfeszültségű mérőmezőket is alkalmazhatunk.
A különböző gyártók kisfeszültségű kapcsolótáblái az alállomási terek kis méretéhez vannak igazítva . Lehetőség van hatósági vagy indikatív fogyasztásmérés és kompenzáció elhelyezésére is.
Az állomás integrált kábeltere egyben az állomás alapja is.
A robusztus, szabadalmaztatott kábelátvezetők, amelyek az állomás felszín alatti részében kerültek elhelyezésre, lehetővé teszik az energiaiparban használt összes szabványos kábel átvezetését.

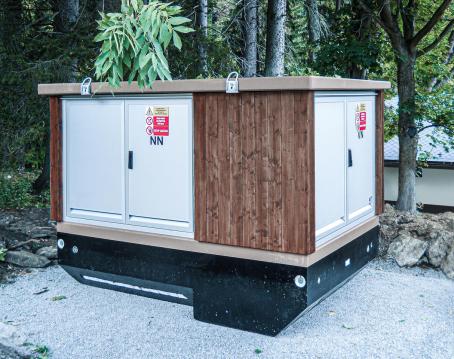

A kompakt transzformátorállomás négy, három, kettő vagy csak egy oldalról is kiszolgálható.
GRITEC BETON TERMÉKEK
A beton test (fenék és kerületi falak) egyetlen varrat nélküli öntvényként készül. A külső részeknél XC4, XD1, XF1, XA1, belső alkatrészeknél az EN 206+A2 szabvány szerinti XC1 környezeti hatásszinteknek megfelelő szilárdság, vízállóság (repedésmentes) és élettartam elérése érdekében, ill. az EN 13369 ed.2 szabvány szerint a szükséges betonvasalás típusstatika szerinti alkalmazásakor C35/C45 szilárdsági osztályú betont használnak. Az így készült cella víz és más anyagok számára áthatolhatatlan. Az állomás térbeli cellája típusstatikával rendelkezik.
A cella nem igényel klasszikus építési alapokat - alapozóágy kavicsrétegére kerül. A transzformátordobozokban lévő transzformátor(ok) a ház beton aljára kerülnek, amely speciális olajálló bevonattal van ellátva.
A tető külön betonlapból áll. Az esővíz elvezetése szabadon (a tető szélén csepegve) történik az állomás közelébe. A transzformátor cseréjekor, ill egyéb okok miatt a tető levehető a testről.
A válaszfalak 8 cm vastagok és az ajtóküszöb magasságáig csökkenthetők.
A kompakt alállomásokon a közbenső padló leggyakrabban alumíniumprofilok és állítható acéltartók rendkívül rugalmas rendszere. A járófelület rétegelt lemezből áll, csúszásmentes, égéscsökkentő felületkezeléssel. A lemezek kulcsos retesszel vannak ellátva, hogy megakadályozzák azok felemelését.
LAKATOS ALKOTÓELEMEK
Eloxált alumíniumból ELEMENTS márkanév alatt saját lakatosműhelyünkben gyártJuk az alállomások ajtóit és szellőzőelemeit.
KOMPAKT TRANSZFORMÁTORÁLLOMÁSOK TÍPUSAI ÉS MÉRETEI
| TRAFOÁLLOMÁS | KÜLSŐ SZÉLESSÉG (m) | KÜLSŐ HOSSZ (m) | TAL. SZINT FEL. MAGASSÁG (m) | TELJES MAGASSÁG (m) |
|---|---|---|---|---|
| UK 1250-20 | 1,45 | 2,03 | 1,56 | 2,22 |
| UK 1250-25 | 1,45 | 2,51 | 1,56 | 2,22 |
| UK 1250-34 | 1,45 | 3,44 | 1,56 | 2,22 |
| UK 1250-36 | 1,45 | 3,60 | 1,56 | 2,22 |
| UK 1700-15 | 1,90 | 1,58 | 1,65 | 2,40 |
| UK 1700-23 | 1,90 | 2,30 | 1,65 | 2,40 |
| UK 1700-28 | 1,90 | 2,80 | 1,65 | 2,40 |
| UK 1700-42 | 1,90 | 4,21 | 1,65 | 2,40 |
| UK 2536 | 2,50 | 3,58 | 1,685 | 2,565 |
| UK 2548 | 2,50 | 4,78 | 1,685 | 2,565 |
| UK 3015 | 3,00 | 1,50 | 1,64 | 2,39 |
| UK 3024 | 3,00 | 2,38 | 1,68 | 2,56 |
| UK 3048 | 3,00 | 4,78 | 1,685 | 2,565 |
| UKL 3119 | 3,15 | 1,92 | 1,695 | 2,395 |
KIVITELEZÉS

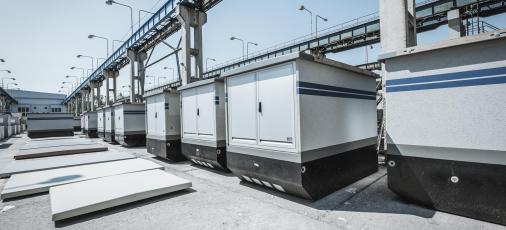

Az építkezés felgyorsítása érdekében az elektromos technológiát már a gyártóüzemben telepítjük az állomásba. Az önálló állomást alapok nélküli előkészített kavicsos alaprétegre helyezzük. A kompakt állomást hagyományos teherautóval szállítjuk, és daruval helyezzük a helyére. A súly felszerelés nélkül 7 és 13 t között mozog. Az épület használója gondoskodik az építési ágy előkészítéséről, valamint a külső kábelezés és a külső földelés kivitelezéséről.
BIZTONSÁG
Az egészség és a vagyon védelme kiemelt feladat számunkra. Termékeink megfelelnek a szabványok és előírások által rájuk rótt összes követelménynek. Innovatív megoldásainknak köszönhetően kérésre még magasabb fokú védelmet és biztonságot tudunk nyújtani.
KONFIGURÁCIÓS LEHETŐSÉGEK
Használja ki a típus megoldásokat, és igazítsa az alállomás egyes részeit igényeihez.
ÜZEMELTETÉSI ÉS GARANCIA UTÁNI SZOLGÁLTATÁSOK
Átfogó szolgáltatást kínálunk alállomásainkhoz, beleértve a karbantartást, a rehabilitációt és a korszerűsítést.
Megtaláljuk az optimális megoldást projektjéhez. Kérjen értékesítési és műszaki képviselőinktől tanácsot vagy nem kötelező érvényű árajánlatot.
