BELSŐ KEZELŐTERŰ TRANSZFORMÁTORÁLLOMÁS


A GRITEC felszíni transzformátorállomásai a legigényesebb követelményeknek is megfelelnek. Akár 4,8 MVA teljesítményű transzformátorokkal szereljük fel őket, speciális projektekhez nagyobbakkal is. A kezelőnek belülről van hozzáférése. Méreteiknek köszönhetően az épületnek vagy a tájnak jellegzetes elemei. Ezért számos felületkezelést és technológiát kínálunk az építménynek a környezetbe való megfelelő integrálásához.

Alapvető jellemzők és összehasonlítás a kompakt állomásokkal

Állomás típusa Belső kezelőterű transzformátorállomás Kompakt transzformátorállomás
GRITEC típus sorozat megnevezése UF UK
Kezelés belülről kívülről
Föld feletti magasság kb. 2,8 m kb. 1,5 m, süllyesztett állomások esetén kevesebb mint 1 m
Beépített felület kb. 6–25 m2 kb. 3-6 m2
Súly felszerelés nélkül 13–50 t 7–13 t
Szállítás túlméretes rakomány egyszerű teherautó
Transzformátor teljesítmény akár 4,8 MVA, terv szerint több is általában 630 kVA, tervezhető akár 2,5 MVA
Transzformátor elhelyezés síneken transzformátorállomás talaján
Transzformátor csere ajtón keresztül tető elbontás után
Nagyfeszültségű elosztók SF6 gázzal vagy levegővel szigetelt, 38 kV-ig, kompakt és moduláris általában kompakt, SF6 gázszigetelt, levegő és vákuum

ELEKTROTECHNOLÓGIA

Pochozí trafostanice GRITEC

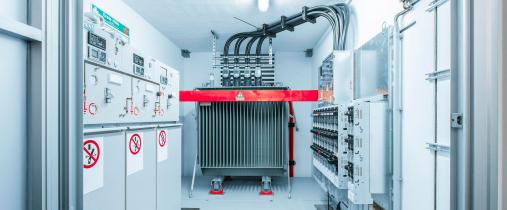

A felszíni állomásokba általában 4,8 MVA teljesítményig telepítünk transzformátorokat . Speciális projekteknél a transzformátor teljesítménye még magasabb is lehet. Mind az olaj-, mind a száraztranszformátorokat általában acélprofilokra (transzformátorsínekre) helyezik, és esetleges cseréjüket a transzformátorkamra ajtaján keresztül hajtják végre. A transzformátor alatt olajgyűjtő vályú van kialakítva.

A robusztus, szabadalmaztatott kábelátvezetők lehetővé teszik az energiaiparban használt összes szabványos kábel átvezetését. Kérésre más gyártók átvezetőit is szállítjuk.

A kis és nagyfeszültségű elosztók az alállomás köztes padlója alatt helyezkednek el, amelyet általában beton válaszfal választ el az alállomástól és külön ajtón keresztül lehet megközelíteni. A legfeljebb 35 kV feszültségű nagyfeszültségű kapcsolóberendezések lehetnek kompaktak vagy modulárisak, SF6 gázzal és levegővel szigetelve. A kisfeszültségű kapcsolóberendezések szekrénybe vagy falra szerelhetők, és akár 3500 A-ig terjedő névleges áramerősségre is használhatók.

Az USM mérőszekrényeket az oldalfalak kivágásába szereljük be, hogy kívülről is biztosítsuk a hozzáférést.

GRITEC BETON TERMÉKEK

Az állomás teste 4 kerületi falból áll, amelyek vastagsága min. 10 cm és a fenékből, melynek vastagsága min. 12 cm. Egy öntvényként öntjük az úgynevezett harangöntési eljárással. Ez a gyártási módszer a következő tulajdonságokkal ruházza fel a testet:

  • kivételes mechanikai ellenállás; a test önhordó szekrény elem, amely nem igényel alapozást, és lejtőre szerelve támfalként is szolgálhat,
  • tökéletes tömörség; a monolit és hézagmentes öntött beton test vízálló és egyben át nem eresztő olajteknőként szolgál transzformátor meghibásodása esetén,
  • könnyű szállíthatóság, ami szintén magának a testnek a mechanikai stabilitásán alapul,
  • hosszú élettartam és megbízhatóság.

A testet, a tetőt és a válaszfalakat vízálló betonból készítjük C35/45 szilárdsági osztály, XC4 és XF1 környezeti hatásfokkal, EN 206-1 szerint.

A tető szellőztetésre és belső rövidzárlat esetén a túlnyomás elvezetésére is használható. Az alállomásokat alapkivitelben lapos kádtetővel látjuk el, amely a kerület mentén is szellőzhető. Igény szerint tetszőleges ferdetetőt készítünk cserepes tetőfedéllel, vagy fémlemezzel is.

A köztes padlót betonból vagy alumínium profilrendszerből készítjük. A beton köztes padló előnye az éghetetlenség, míg az alumínium profilokból készült rendszer nagy rugalmasságával tűnik ki. Az alumínium profilokat állítható horganyzott acél tartókra szereljük. A járófelület rétegelt lemezből áll, ön tűzkioltó és csúszásmentes felületkezeléssel. Ezek a lemezek kulcsos retesszel vannak ellátva, hogy megakadályozzák azok felemelését.

Közfalak 10 cm vastagok, vastagságuk és elhelyezkedésük változó.

LAKATOS ALKATRÉSZEK

Eloxált alumíniumból METALLBAU márkanév alatt saját lakatosműhelyünkben gyártunk az alállomások ajtóit és szellőzőelemeit.

ČOV
ČOV

TÍPUSAI ÉS MÉRETEI

UF 25 Típus sorozat

Típus
L
belső
[m]
B
belső
[m]
H
belső
[m]
L
külső
[m]
B
külső
[m]
H
külső
[m]
Beép.
felület
[m²]
Beép.
térfogat
[m³]
Tömeg
[t]
25242,182,303,202,382,503,325,9520,3514,51
25302,782,987,4525,4816,65
25363,383,588,9530,6118,78
25423,984,1810,4535,7420,91
25484,584,7811,9540,8723,05
25545,185,3813,4544,6525,18
25605,78
5,9814,9549,6327,31
25666,38
6,5816,4555,4931,74
25726,98
7,182,5418,2460,5535,08
25787,58
7,7819,7665,6137,50
25848,188,3821,2970,6739,92

* Vnější výška bez střešní desky.

UF 30 Típus sorozat

Típus
L
belső
[m]
B
belső
[m]
H
belső
[m]
L
külső
[m]
B
külső
[m]
H
külső
[m]
Beép.
felület
[m²]
Beép.
térfogat
[m³]
Tömeg
[t]
30242,182,783,202,382,983,327,0924,2516,57
30302,782,988,8830,3718,90
30363,383,5810,6736,4921,23
30423,984,1812,4642,6123,56
30484,584,7814,2448,7025,89
30545,185,3816,0354,8230,11
30605,785,9817,8260,9432,65
30666,386,5819,6167,0735,19
30726,987,183,0221,6874,5838,90
30787,587,7823,5080,8441,53
30848,188,3825,3187,0744,17

* Vnější výška bez střešní desky.

UF 33 Típus sorozat

Típus
L
belső
[m]
B
belső
[m]
H
belső
[m]
L
külső
[m]
B
külső
[m]
H
külső
[m]
Beép.
felület
[m²]
Beép.
térfogat
[m³]
Tömeg
[t]
33423,983,083,204,183,323,3216,0055,0425,60
33484,584,7816,0055,0429,81
33545,185,3817,9961,8932,55
33605,785,9819,9968,7735,28
33666,386,5821,9875,6138,02
33726,987,1823,9782,4640,76
33787,587,7825,9689,3043,50
33848,188,3827,9596,1546,24

UF 36 Típus sorozat

Típus
L
belső
[m]
B
belső
[m]
H
belső
[m]
L
külső
[m]
B
külső
[m]
H
külső
[m]
Beép.
felület
[m²]
Beép.
térfogat
[m³]
Tömeg
[t]
36423,983,383,204,183,623,3214,9649,6827,30
36484,584,7817,3057,4531,65
36545,185,3819,4864,6634,52
36605,785,9821,6571,8737,39
36666,386,5823,8279,0840,26
36726,987,1825,9986,2943,13
36787,587,7828,1693,5046,00
36848,188,3830,34100,7148,87

KIVITELEZÉS

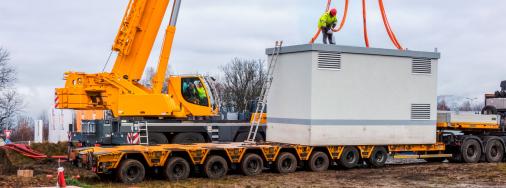

Az építés felgyorsítása érdekében az állomás elektromos technológiáját már a gyártóüzemben telepítjük. A különálló állomást az előkészített kavics alaprétegre helyezzük alapozás nélkül. Alapozás csak több részből álló kombinált épületeknél szükséges. A felszíni állomásokat túlméretes rakományként szállítjuk az építkezésre és daruval emeljük be. A súly felszerelés nélkül 13 és 50 t között mozog. Az épületágy előkészítéséről, a külső kábelezés és a külső földelés kivitelezéséről az épület használója gondoskodik.

BIZTONSÁG

Az egészség és a vagyon védelme kiemelt feladat számunkra. Termékeink megfelelnek a szabványok és előírások által rájuk rótt összes követelménynek. Innovatív megoldásainknak köszönhetően kérésre még magasabb védelmet és biztonságot tudunk nyújtani.

Obloukový zkrat
Obloukový zkrat
Technické budovy, výhody GRITEC

KONFIGURÁCIÓS LEHETŐSÉGEK

Használja ki a típus megoldásokat, és igazítsa az alállomás egyes részeit igényeihez.

ÜZEMELTETÉSI ÉS GARANCIA UTÁNI SZOLGÁLTATÁSOK

Átfogó szolgáltatást kínálunk alállomásainkhoz, beleértve a karbantartást, a rehabilitációt és a korszerűsítést.
