POŽEMINĖ PASTOTĖ

Miestų centrų modernizavimui

GRITEC požeminė pastotė padeda modernizuoti istorinių miestų centrų elektros skirstymo sistemas. Ji išsaugo miestų pirminę architektūrinę vertę ir užtikrina sklandų pėsčiųjų eismą pastotės vietoje.

Požeminėje stotyje veikia visa eilė įtakų, su kuriomis nesusiduriame su antžeminėmis pastotėmis. Per beveik 60 metų buvo įrodyta, kad mūsų pastotės gali saugiai atlaikyti visas šias įtakas ir užtikrinti mūsų klientams ilgalaikę patikimą eksploataciją.

ATSPARUMAS IŠORINIAMS VEIKSNIAMS

ATSPARUMAS POŽEMINIAM VANDENIUI

Mūsų pastotės besiūlis betoninis korpusas yra nepralaidus vandeniui ir alyvos nuotėkiams. Betonas, turintis tam tikrą aplinkos poveikio laipsnį, gali atlaikyti tiek chemiškai agresyvios aplinkos, tiek suslėgto požeminio vandens poveikį. Jei pastotę veikia suslėgtas gruntinis vanduo, o gruntinio vandens lygis yra aukštesnis už pamatų jungtį, betoninis korpusas nerūdijančio plieno plokštėmis privirinamas prie pagrindo sutvirtinimo plokštės. Laidų angos sandarinamos specialiais sandarinimo tarpikliais ir sandarikliais.

ATSPARUMAS LIETAUS VANDENIUI IR SNIEGUI

Lietaus vanduo iš ventiliacijos šachtų nuleidžiamas į kanalizaciją, vandens išvedimo kanalą arba infiltracinę duobę. Prisijungimo prie nuotekų sistemos atveju įrengiamas atbulinis vožtuvas, pasiekiamas iš pastotės išorės. Sniegas ir ledas ventiliacijos šachtose tirpsta dėl šilumos perdavimo iš transformatoriaus.

APSAUGA NUO GRAUŽIKŲ IR NETEISĖTO ĮSIBROVIMO

Naudojame specialius vėdinimo elementus, kuriuos gaminame patys. Kurdami ir gamindami juos atkreipiame dėmesį į padidintą apsaugą nuo graužikų ir vabzdžių. Transformatoriaus keitimo dangtį dėl didelio svorio galima pakelti tik kranu. Integruotas įėjimas operatoriui yra apsaugotas spyna.

APSAUGA NUO TRIUKŠMO

Kalbant apie triukšmo mažinimą, stoties įrengimas žemėje yra pats naudingiausias.

LAIKOMOJI GALIA

200 mm storio gelžbetoninė dengiamoji plokštė turi pakankamai laikomosios galios net ir sunkvežimiui. Pagal pageidavimą galime suprojektuoti plokštę ekstremalioms apkrovoms, pagal kliento pageidavimus.

ELEKTROTECHNOLOGIJA

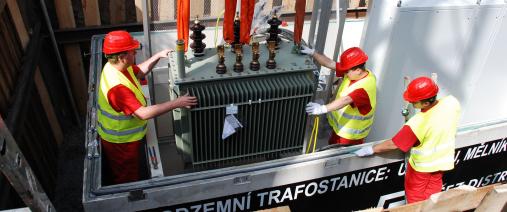

Įprastai požeminėse pastotėse montuojame transformatorius iki 2,5 MVA. Specialiems projektams transformatoriaus galia gali būti dar didesnė. Tiek alyvos, tiek sausieji transformatoriai dažniausiai dedami ant betoninių grindų, leidžiant alyvai nutekėti į alyvos duobę, o galimas jų pakeitimas atliekamas nuėmus dangtį. Po transformatoriumi paruošiama alyvos duobė.

AĮ ir ŽĮ skirstomieji skydai yra įrengti skirstyklos tarpugrindyse, nuo trafokameros galima atskirti pertvara. AĮ skirstomieji įrenginiai, kurių įtampa iki 35 kV, gali būti kompaktiški arba moduliniai, izoliuoti SF6 dujomis ir oru. ŽĮ skirstomieji įrenginiai yra spintoje arba sienoje ir gali būti naudojami didelėms vardinėms srovėms iki 3612 A.

Tvirtos, patentuotos laidų įvorės leidžia pravesti visus standartizuotus kabelius, naudojamus energetikos pramonėje. Pagal pageidavimą galima tiekti ir kitų gamintojų įvores.

SAUGA

Sveikatos ir turto apsauga mums yra prioritetu. Mūsų gaminiai atitinka visus standartų ir reglamentų keliamus reikalavimus. Dėka mūsų novatoriškų sprendimų, pagal pageidavimą galime užtikrinti dar didesnę apsaugą ir saugumą.

DAUGIAU APIE SAUGĄ

PASTATO KONSTRUKCIJOS ĮVERTINIMAS ATSPARUMAS UGNIAI

KONSTRUKCIJA	PRIVALOMAS ATSPARUMAS PAGAL ČSN 730802	PRIVALOMAS ATSPARUMAS PAGAL EN 61936-1	PANAUDOTOS MEDŽIAGOS	FAKTINIS ATSPARUMAS	ĮVERTINIMAS
Sienų mūras	REW 15	REW 60	gelžbetonis min. tl. 140 mm	REW 90	atitinka
Priešgaisrinės lubos	REI 15	REI 60	gelžbetonis min. tl. 200 mm	REI 90	atitinka

GRITEC GAMINIAI IŠ BETONO

Pastotės korpusą sudaro 4 periferinės sienos, kurių storis dažniausiai yra 14 cm, ir dugnas, kurio storis paprastai yra 20 cm. Liejame jį kaip vieną liejinį vienu metu vadinamojo varpo liejimo procesu. Šis gamybos būdas suteikia gaminiui šias savybes:

išskirtinį mechaninį atsparumą; korpusas yra dėžė, kuriai daugeliu atvejų nereikia pamatų,
tobulą sandarumą; monolitinis ir be siūlių betoninis korpusas yra atsparus vandeniui ir kartu tarnauja kaip nepralaidi alyvos duobė transformatoriaus avarijos atveju,
lengva gabenti, gabenimas pagrįstas paties gaminio mechaniniu stabilumu,
ilgu tarnavimo laiku ir patikimumu.

Korpusą, stogo dangos plokštę ir pertvaras gaminame iš vandeniui atsparaus betono, kurio stiprumo klasė C35/45 ir aplinkos poveikio laipsniai XC4 ir XF1 pagal ČSN EN 206+A1.

Stogo plokštėje yra įrengtas kontrolės ir montavimo įėjimas. Į stotį operatorius patenka per liuką, kuriame iš vidaus integruoti turėklai, apsaugantys nuo asmens kritimo į vidų. Be to, pastotėje yra įrengti statūs laiptai arba, dažniausiai, kopėčios. Montažinis dangtis transformatoriui pakeisti yra su kilpomis lynų pritvirtinimui.

Vėdinimo šachtos pagamintos iš monolitinio betono kaip korpuso dalis. Šachtos gali būti užbaigtos žemės lygyje horizontaliomis grotelėmis arba pakeliamos virš žemės naudojant „kaklus“, šone įrengtos vertikalios ventiliacijos grotelės.

Požeminėse pastotėse darome betonines tarpines grindis per visą plotą arba tik transformatorių keitimo trasoje. Betonines tarpines grindis galima derinti su aliuminio profilių grindimis ant mažiau apkrautų dalių. Betoninių tarpinių grindų privalumu yra nedegumas ir didelė laikomoji galia, o iš aliuminio profilių pagaminta sistema išsiskiria dideliu lankstumu. Montuojame aliuminio profilius ant reguliuojamų cinkuoto plieno atramų. Protektoriaus sluoksnis sudarytas iš faneros su neslidžiu paviršiaus apdorojimu. Šios plokštės turi raktu valdomą skląstį, kad būtų išvengta pakėlimo.

Pertvaros galiu būti nuimamos ir mobilios bei su durimis. Šias pertvaras gaminame iš aliuminio lydinių.

ŠALTKALVIŲ KOMPONENTAI

Gaminame duris ir vėdinimo elementus pastotėms savosiose šaltkalvių dirbtuvėse iš anoduoto aliuminio, prekės ženklo pavadinimu METALLBAU.

DAUGIAU APIE METALLBAU

POŽEMINIŲ PASTOČIŲ TIPAI IR MATMENYS

GRITEC požeminės pastotės su tipo žymėjimu UW išsiskiria atskirų tipų kiekiu, kurie yra gaunami iš bazinių modulių serijos UW 25, kurių išorinis plotis yra 2,58 m, ir UW 30, kurių išorinis plotis yra 3,06 m. Su pastoviu pločiu, išorinis ilgis svyruoja nuo 2,46 iki 8,46 m tinklelyje 0,6 m. Nurodyti matmenys taikomi 140 mm sienelės storiui.

Standartiškai statinys tiekiamas su prošvaisa 3,2 m, o naudojant tarpines grindis, pačios pastotės prošvaisa yra 2,4 m, o laidų skyriaus aukštis įskaitant grindis yra 0,8 m. Kiti matmenys pateikiami pagal užsakymą.

REALIZACIJA

Norėdami pagreitinti statybas, elektrotechnologijas įrengiame pastotėje jau gamykloje.

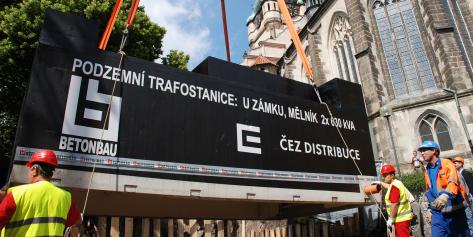

Pastotę statome ant paruošto žvyro pagrindo sluoksnio be pamatų. Pamatai būtini tik esant sudėtingoms geologinėms sąlygoms arba kombinuotiems pastatams, susidedantiems iš kelių korpusų. Požeminę pastotę gabename kaip nestandartinių matmenų krovinį ir montuojame autokranu. Pastotės svoris su įranga svyruoja nuo 13 iki 50 t.

Statinio naudotojas atlieka geologinį tyrimą, kasimo darbus, įskaitant žemės kasimą, pastato sluoksnio paruošimą, išorinio laidų klojimo ir išorinio įžeminimo darbus. Kasimo darbai turi būti derinami su gamtosaugininkais ir archeologais. Statybinės duobės apkrova turi būti pritaikyta sunkiasvorės technikos judėjimui šalia jos (min. 90 t). Jei gruntinio vandens lygis yra aukščiau statybinės duobės dugno, būtina pagaminti pagrindo svorinę plokštę, apsaugančią nuo gruntinio vandens pakilimo. Tada pastotė privirinama prie šios plokštės per nerūdijančias plokštes.
