Kompaktinė UK serijos pastotė

ERDVĘ TAUPANTIS SPRENDIMAS


Dėl aiškumo ir nepastebėjimo

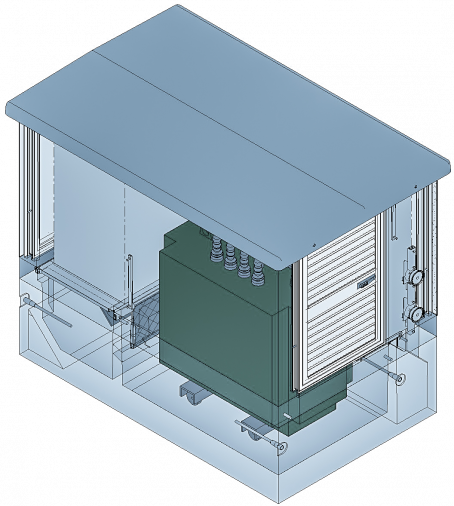

UK tipo neįeinamųjų transformatorinių pastato objektą sudaro GRITEC sistemos moduliniai UK serijos statiniai.

Šiame statinyje yra sumontuota elektros technologija - transformatorius (-iai), ŽĮ ir AĮ skirstomieji skydai su vidinėmis laidų jungtimis, vidine įžeminimo grandine, apšvietimu ir kitais technologiniais komponentais.

Statinį sudaro korpusas (dugnas ir sienos) ir atskiras nuimamas (išmontuojamas) stogas. Korpuso apvade įmontuotos prieigos durys, vėdinimo elementai ir pastato elementai, skirti išoriniam įžeminimui ir išoriniams laidams sujungti.

Pristatymas atliekamas standartiškai, įskaitant surinkimą į paruoštą statybinę vietą. Išorines jungtis, įskaitant laidų įvadus į pastotę, sandarinimą, išorinę įžeminimo grandinę, kraštovaizdžio sutvarkymą ir paleidimą GRITEC s.r.o. neužtikrina.

Besiūlis liejimas
ir betono vibravimas visa forma

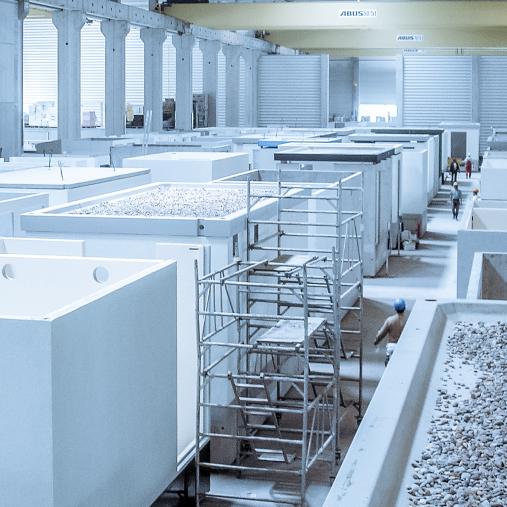

Betono technologija yra mūsų įmonės širdis ir jūsų techninio pastato pagrindas. Būtent todėl akcentuojame standartinius reikalavimus betonui ir kokybei viename liejinyje.

Dėka to mūsų betonas pasižymi išskirtiniu patvarumu.

Bezesparé lití
Bezesparé lití
Beton, stavební materiál

Betonas. Statybinė medžiaga

šimtmečius kietas, sandarus ir patikimas


Mūsų erdvinių elementų gamybai naudojame gelžbetonį pagal betono standartus ČSN EN 13670: Betoninių konstrukcijų įgyvendinimas ir ČSN EN 206+A1: Betonas – Specifikacijos, savybės, gamyba ir atitiktis. Taip pat atitinkame minimalaus vandens prasiskverbimo į betoną reikalavimus iš dalies arba visiškai įterptiems objektams. Betono gamyba betono gamyklose vyksta pagal išorinę ir vidinę kokybės kontrolę. Palyginti su betono gamyba vietoje, mūsų surenkamasis betonas išlaiko visus savo pranašumus. Todėl betonines konstrukcijas galima gaminti ir iš mažesnio konstrukcinio storio vandeniui atsparaus betono. Tai leidžia sutaupyti tiek jūsų, tiek mūsų naudai.

Palyginti su WU* direktyvos rekomendacija, naudojame geresnės kokybės betoną, kurio stipris gniuždymui yra C35/45 ir žymiai mažesnis šviežio betono vandens koeficientas w (vandens ir cemento masės santykis). Besiūlių technologijų dėka galime užtikrinti atsparumą vandeniui ir apriboti drėgmės pernešimą esant mažesniam konstrukcijos storiui ir nenaudojant papildomos hidroizoliacijos.

Palyginti su WU* gairės rekomendacija, naudojame geresnės kokybės betoną, kurio stipris gniuždymui yra C35/45 ir žymiai mažesnis šviežio betono vandens koeficientas w (vandens ir cemento masės santykis). Besiūlių technologijų dėka galime užtikrinti atsparumą vandeniui ir apriboti drėgmės pernešimą esant mažesniam konstrukcijos storiui ir nenaudojant papildomos hidroizoliacijos.

* Direktyva DAfStb: „Sandarūs betoniniai statiniai“,
German Committee for Structural Concrete, e.V., Berlin

Kompaktinių UF serijos pastočių techniniai parametrai

UK 1100

Tipas

Transformatorius

Užstatytas plotas

Apkrova nuo korpuso
(be technologijos)

Apkrova nuo stogo

Techninis pasas

UK 1100

630 kVA

3,90 m²

49,0 kN

11,0 kN

UK 1100

UK 1250

Tipas

Transformatorius

Užstatytas plotas

Apkrova nuo korpuso
(be technologijos)

Apkrova nuo stogo

Techninis pasas

UK 1250-20

630 kVA

2,95 m²

39,5 kN

7,5 kN

UK 1250-20

UK 1250-25

630 kVA

3,65 m²

45,5 kN

9,5 kN

UK 1250-25

UK 1250-34

630 kVA

5,00 m²

57,5 kN

16,5 kN

UK 1250-34

UK 1250-36

630 kVA

5,22 m²

61,3 kN

16,7 kN

UK 1250-36

UK 1700

Tipas

Transformatorius

Užstatytas plotas

Apkrova nuo korpuso
(be technologijos)

Apkrova nuo stogo

Techninis pasas

UK 1700-15

 MS-Schaltstelle

3,00 m²

45,5 kN

8,0 kN

UK 1700-15

UK 1700-23

400 kVA

4,40 m²

53,0 kN

15,0 kN

UK 1700-23
UK 1700-23 s USM

UK 1700-28

630 kVA

5,40 m²

65,0 kN

18,0 kN

UK 1700-28

UK 1700-42

630 kVA

8,00 m²

98,0 kN

26,0 kN

UK 1700-42

UK 2000

Tipas

Transformatorius

Užstatytas plotas

Apkrova nuo korpuso
(be technologijos)

Apkrova nuo stogo

Techninis pasas

UK 2000-23

1.250 kVA

5,10 m²

60,0 kN

20,0 kN

UK 2000-23

UK 2000-28

800 kVA

6,20 m²

66,5 kN

24,0 kN

UK 2000-28

UK 2200

Tipas

Transformatorius

Užstatytas plotas

Apkrova nuo korpuso
(be technologijos)

Apkrova nuo stogo

Techninis pasas

UK 2200-10

Pouze NN

2,50 m²

37,5 kN

11,0 kN

UK 2200-10

UK 2200-10H

UK 2200-10X

UK 2200-15

 Pouze NN

3,80 m²

55,5 kN

14,0 kN

UK 2200-15

UK 2200-15H

UK 2200-15X

UK 2200-25

2.500 kVA

6,00 m²

71,0 kN

24,5 kN

UK 2200-25

UK 2200-25H

UK 2200-25X

UK 2200-27

2.500 kVA

6,60 m²

75,5 kN

26,5 kN

UK 2200-27

UK 2200-27H

UK 2200-27X

UK 2200-29 3komorová

1.250 kVA

7,20 m²

80,0 kN

29,0 kN

UK 2200-29 3komorová

UK 2200-29H 3komorová

UK 2200-29X 3komorová

UK 2200 -29 1komorová

1.250 kVA

7,20 m²

65,0 kN

29,0 kN

UK 2200-29 1komorová

UK 2200-29H 1komorová

UK 2200-29X 1komorová

UK 2548

Tipas

Transformatorius

Užstatytas plotas

Apkrova nuo korpuso
(be technologijos)

Apkrova nuo stogo

Techninis pasas

UK 2548

1000 kVA

11,95 m²

123,1 kN

45,6 kN

UK 2548

UK 2548 s USM

UKL 2817

Tipas

Transformatorius

Užstatytas plotas

Apkrova nuo korpuso
(be technologijos)

Apkrova nuo stogo

Techninis pasas

UKL 2817

630 kVA

4,90 m²

51,5 kN

16,5 kN

 UK 2817

UK 2820

Tipas

Transformatorius

Užstatytas plotas

Apkrova nuo korpuso
(be technologijos)

Apkrova nuo stogo

Techninis pasas

UK 2820

630 kVA

5,60 m²

63,5 kN

17,0 kN

UK 2820

UK 3015

Tipas

Transformatorius

Užstatytas plotas

Apkrova nuo korpuso
(be technologijos)

Apkrova nuo stogo

Techninis pasas

UK 3015

630 kVA

4,50 m²

51,5 kN

16,5 kN

UK 3015

UK 3024

Tipas

Transformatorius

Užstatytas plotas

Apkrova nuo korpuso
(be technologijos)

Apkrova nuo stogo

Techninis pasas

UK 3024

630 kVA

7,10 m²

71,1 kN

28,2 kN

UK 3024

UK 3024 s USM

UK 3048

Tipas

Transformatorius

Užstatytas plotas

Apkrova nuo korpuso
(be technologijos)

Apkrova nuo stogo

Techninis pasas

UK 3048

1000 kVA

14,24 m²

143,9 kN

55,2 kN

UK 3048

UKL 3119L

Tipas

Transformatorius

Užstatytas plotas

Apkrova nuo korpuso
(be technologijos)

Apkrova nuo stogo

Techninis pasas

UKL 3119L

630 kVA

6,00 m²

68,5 kN

68,5 kN

UKL 3119L

UKL 3119L s USM

UKL 3119R

Tipas

Transformatorius

Užstatytas plotas

Apkrova nuo korpuso
(be technologijos)

Apkrova nuo stogo

Techninis pasas

UKL 3119R

630 kVA

6,00 m²

68,5 kN

16,0 kN

 UKL 3119R

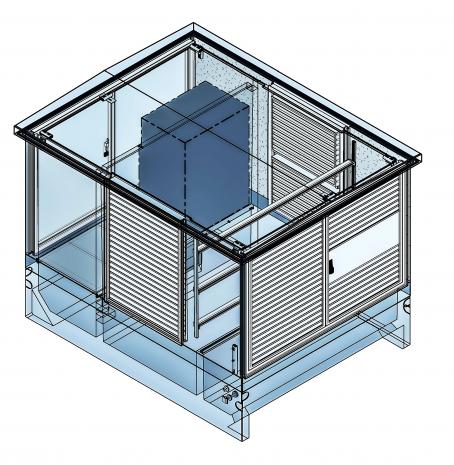

TRIJŲ KAMERŲ SISTEMA

UK 2600
UK 2600
UK 2600
UK 2600
UK 2600

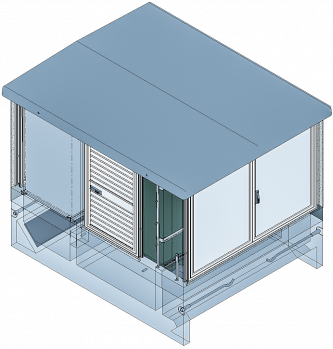

TRIJŲ KAMERŲ SISTEMA

UK 2200-29H
UK 2200-29H
UK 2200-29H
UK 2200-29H

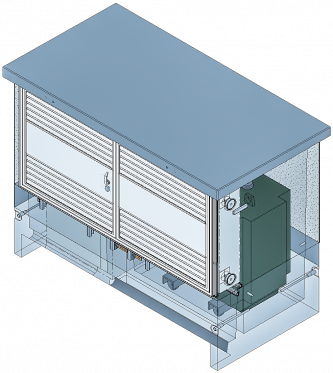

PRIEIGA IŠ TRIJŲ PUSIŲ

UKL 2817
UKL 2817
UKL 2817
UKL 2817

PRIEIGA IŠ VIENOS PUSĖS

UK 3015
UK 3015
UK 3015
UK 3015
