Typová řada GRITEC UK

pro prostorově úsporné řešení

Pro přehlednost a nenápadnost

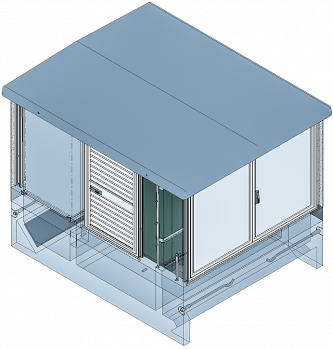

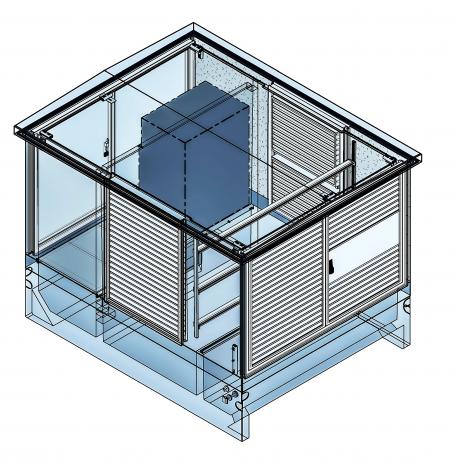

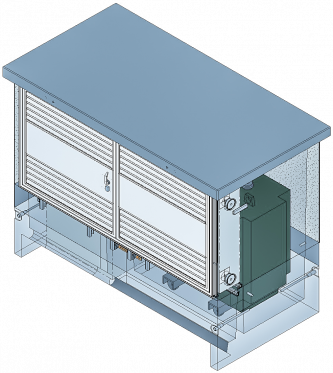

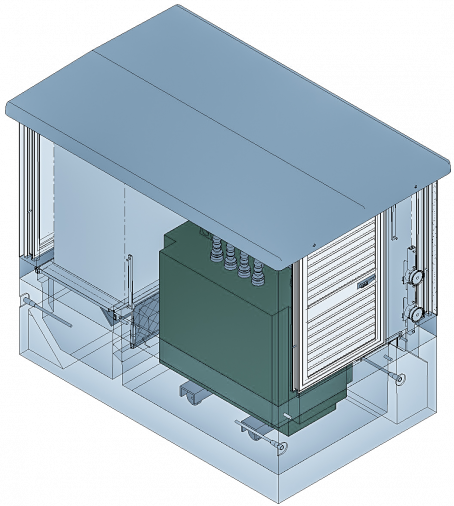

Stavební objekt nepochozích transformoven typu UK tvoří prostorová buňka modulární řady UK systému GRITEC.

V této buňce je namontována elektrotechnologie – transformátor(y), NN a VN rozváděče s vnitřními kabelovými propoji, vnitřním uzemňovacím okruhem, osvětlením, popř. dalšími technologickými komponentami.

Prostorová buňka se skládá z korpusu (dno a stěny) a ze samostatné a demontovatelné střechy. Do pláště korpusu jsou zabudovány přístupové dveře, ventilační elementy a stavební prvky pro napojení vnějšího uzemnění a vnější kabeláže.

Dodávka se standardně provádí včetně montáže do připraveného stavebního lože. Vnější propoje včetně zatěsnění kabelových prostupů do stanice, vnější uzemňovací okruh, terénní úpravy a uvedení do provozu GRITEC s.r.o. nezajišťuje.

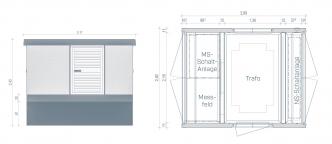

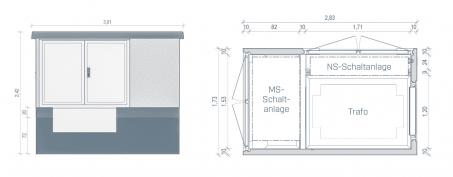

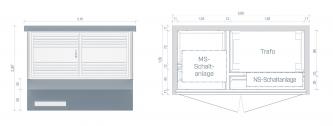

Rozměry stanic typové řady GRITEC UK

Typ	Vnější šířka (m)	Vnější délka (m)	Nadzemní výška (m)	Celková výška (m)
UK 1524	1,50	2,38	1,68*	2,56*
UK 1530	1,50	2,98	1,68*	2,56*
UK 1536	1,50	3,58	1,68*	2,56*
UK 1700-15	1,90	1,58	1,65	2,40
UK 1700-23	1,90	2,30	1,65	2,40
UK 1700-28	1,90	2,80	1,65	2,40
UK 2216	2,20	1,60	1,68*	2,56*
UK 2224	2,20	2,38	1,68*	2,56*
UK 2230	2,20	2,98	1,68*	2,56*
UK 2236	2,20	3,58	1,68*	2,56*
UK 2430	2,40	2,98	1,68*	2,56*
UK 2536	2,50	3,58	1,685*	2,57*
UK 2548	2,50	4,78	1,685*	2,57*
UK 3015	3,00	1,50	1,64*	2,39*
UK 3024	3,00	2,38	1,68*	2,56*
UK 3048	3,00	4,78	1,685*	2,57*
UK 3119	3,15	1,92	1,695	2,40

* Výška stanice je variabilní, vnitřní výška může být až 3,2 m.
Jiné typy a rozměry jsou možné. Informujte se u obchodního zástupce.

Bezesparé lití

a vibrace betonu celou formou

Technologie betonu je srdcem naší společnosti a základem vaší technické budovy. Proto klademe důraz na normové požadavky na beton a kvalitu v jednom odlitku.

Díky tomu má náš beton výjimečnou odolnost.

Beton. Stavební materiál

po staletí tvrdý, pevný a spolehlivý

Pro výrobu našich prostorových buněk používáme vyztužený obyčejný beton dle betonářské normy ČSN EN 206+A2: Beton – Specifikace, vlastnosti, výroba a shoda.

Pro objekty/prostorové buňky částečně nebo zcela zapuštěné do země jsou rovněž splněny požadavky na odolnost vůči průsaku vody dle ČSN EN 206+A2 a vodonepropustné betonové konstrukce dle TP ČBS 04*.

Výroba prefabrikátů probíhá ve výrobních závodech pod interním i externím dohledem při zachování všech kvalitativních výhod oproti konstrukcím betonovaných v místě stavby. Z tohoto důvodu je dle TP ČBS 04* možné zhotovovat tenké vodonepropustné konstrukce. To šetří naše i Vaše zdroje.

V porovnání s doporučením TP ČBS 04* používáme beton s vyšší pevností v tlaku C35/45 a s výrazně nižším vodním součinitelem čerstvého betonu w/c. Společně s osvědčenou technologií výroby prefabrikovaných buněk beze spár lze dosáhnout požadavku na omezení přenosu vlhkosti a pronikání vody z vnějšího prostředí do vnitřních prostor, aniž by bylo nutné použít hydroizolaci, a to i při malých tloušťkách stavebních prvků.

V závislosti na místních podmínkách vztahujících se terénu, podloží, výskytu vody (např. prosakující dočasně vzdutá, podzemní voda, záplava apod.) a v souladu s Vašimi požadavky na využívaní objektu pro Vás vypracujeme návrh hydroizolace objektu dle současných stavebních postupů.

V případě zvýšených nároků na interiérové využití budovy je nezbytné konzultovat tyto plány s odborníky, kteří pomohou vybrat optimální a srozumitelné řešení pro stavitele i laickou veřejnost.

Na základě mnoha referenčních projektů Vám můžeme prezentovat řešení pro podzemní stavby, např. podzemní trafostanice či stavby pro vodojemy, nakládání s odpadními vodami, a rádi je pro Vás zrealizujeme se všemi výhodami stavby na klíč.

* Technická pravidla ČBS 04 "Vodonepropustné betonové konstrukce"
