TRANSFORMATORU KOMPAKTSTACIJAS

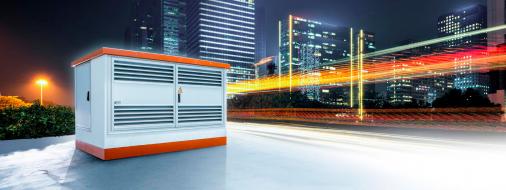

Stacijas ar personāla piekļūvi no ārpuses

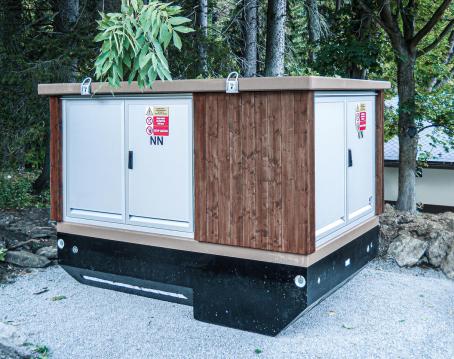

GRITEC transformatoru kompaktstacijas ar apkalpošanu no ārpuses ir ideāls risinājums, kad publiskajā telpā nepieciešams panākt stacijas neuzkritību vai arī ja objektam ir atvēlēta ļoti ierobežota platība. Šīs kompaktstacijas ir ar ļoti zemu augstumu un aizņem minimālu apbūves platību. Operatora piekļūve aprīkojumam notiek no ārpuses. Parasti šīs stacijas aprīkojam ar transformatoru ar jaudu 630 kVA, īpašos projektos - līdz 2,5 MVA.

Pamatīpašības un salīdzinājums ar stacijām ar apkalpošanu no iekšpuses

Stacijas tips	Transformatoru kompakstacijas	Stacijas ar apkalpošanu no iekšpuses
GRITEC tipveida sērija	UK	UF
Apkalpošana	no ārpuses	no iekšpuses
Augstums virs zemes	apt. 1,5 m, iegremdētām stacijām - mazāk par 1 m	apt. 2,8 m
Apbūvēta platība	apt. 3–6 m2	apt. 6–25 m2
Svars ar aprīkojumu	7–13 t	13–50 t
Transports	parastā kravas automašīna	ekstra lielgabarita krava
Transformatoru jauda	parasti 630 kVA, atsevišķos projektos līdz 2,5 MVA	līdz 4,8 MVA, atsevišķos projektos pat vairāk
Transformatoru izvietojums	uz stacijas grīdas	uz sliedēm
Transformatoru nomaiņa	pēc jumta noņemšanas	caur durvīm
HV sadales iekārtas	parasti kompaktas, SF6 gāzes izolācija, gaiss un vakuums	SF6 gāzes vai gaisa izolācija, līdz 38 kV, kompaktas un modulāras

ELEKTROTEHNOLOĢIJA

Visas transformatoru kompaktstacijas parasti tiek sagatavotas transformatoru uzstādīšanai līdz 630 kVA. Īpašus projektus ar transformatoriem līdz 2,5 MVA izvērtējam individuālā kārtībā, īpaši tas attiecas uz ventilācijas jaudas noteikšanu.

Transformatora telpa tiek veidota kā eļļas tvertne, un, pateicoties izmantotā betona ūdensnecaurlaidībai un eļļas necaurlaidībai, tas nodrošina vides aizsardzību bez nepieciešamības pēc papildus hidroizolācijas pārklājuma.

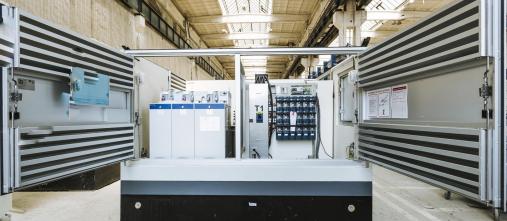

Transformatoru kompaktstacijās uzstādam galvenokārt kompaktos HV sadales paneļus, kas ir izolēti ar SF6 gāzi. Individuālajos projektos varam pielietot arī gaisa sadalītājus un HV mērīšanas laukus.

LV sadales paneļi no dažādiem ražotājiemir pielāgoti kompaktstacijas izmēriem. Ir iespējams izvietot arī oficiālu vai indikatīvu patēriņa un kompensācijas mērījumu pārskatu.

Kompaktstacijas pamati vienlaikus kalpo kā integrētais kabeļu nodalījums.

Izturīgie patentētie kabeļu kanāli ir ierīkoti stacijas pazemes daļā un ļauj ielikt visus standartizētus kabeļus, kas tiek izmantoti enerģētikas nozarē.

Transformatoru kompstacijas var darbināt no četrām, trim, divām vai tikai no vienas puses.

BETONA PRODUKTI NO GRITEC

Stacijas betona korpuss (dibens un ārsienas) tiek izgatavots bez šuvēm ar tā saucamo zvana liešanas tehnoloģiju. Lai sasniegtu izturību, necaurlaidību (bez plaisām) un kalpošanas laiku, kuri atbilst vides ietekmes pakāpēm XC4, XD1, XF1, XA1 ārējām daļām un XC1 iekšējām daļām, atbilstoši standartiem ČSN EN 206+A2 vai ČSN EN 13369 red. 2, izvēloties nepieciešamo betona stiegrojumu atbilstoši tipveida statikai, tiek izmantots C35/C45 stiprības klases betons. Šādā veidā izgatavotais modulis ir ūdens un citu vielu necaurlaidīgs. Stacijas modulim ir tipveida statika.

Modulim nav nepieciešami klasiskās konstrukcijas pamati - tas tiek novietots uz pamatu gultnes grants kārtas. Transformators(-i) kompaktstacijās tiek novietoti uz korpusa betona dibena, kas ir nodrošināts ar īpašu, pret eļļas vielām izturīgu pārklājumu.

Jumts sastāv no atsevišķas betona plātnes. Lietus ūdens tiek brīvi novadīts pāri jumta malai. Transformatoru nomaiņas gadījumā, kā arī citām vajadzībam jumtu var noņemt no korpusa.

Starpsienas ir 8 cm biezas un tās var izgatavot zemākas, līdz durvju sliekšņa augstumam.

Kompaktajās transformatoru apakšstacijās zemgrīdu visbiežāk veido ļoti elastīga alumīnija profilu sistēma un regulējami tērauda balsti. Virsma tiek izgatavoa no saplākšņa ar pašdziestošu apdari. Plāksnes ir aprīkotas ar fiksatoru, kurš tiek iedarbināts ar atslēgu, lai novērstu pacelšanu.

atslēdznieku KOMPONENTi

Transformatoru staciju durvis un ventilācijas elementus izgatavojam savā atslēdznieku darbnīcā no anodēta METALLBAU markas alumīnija.

VAIRĀK PAR METALLBAU

TRANSFORMATORU KOMPAKTSTACIJU TIPI UN IZMĒRI

Transformatoru stacija	Ārējais platums (m)	Ārējais garums (m)	Virszemes augstums (m)	Kopējais augstums (m)
UK 1250-20	1,45	2,03	1,56	2,22
UK 1250-25	1,45	2,51	1,56	2,22
UK 1250-34	1,45	3,44	1,56	2,22
UK 1250-36	1,45	3,60	1,56	2,22
UK 1700-15	1,90	1,58	1,65	2,40
UK 1700-23	1,90	2,30	1,65	2,40
UK 1700-28	1,90	2,80	1,65	2,40
UK 1700-42	1,90	4,21	1,65	2,40
UK 2536	2,50	3,58	1,685	2,565
UK 2548	2,50	4,78	1,685	2,565
UK 3015	3,00	1,50	1,64	2,39
UK 3024	3,00	2,38	1,68	2,56
UK 3048	3,00	4,78	1,685	2,565
UKL 3119	3,15	1,92	1,695	2,395

REALIZĀCIJA

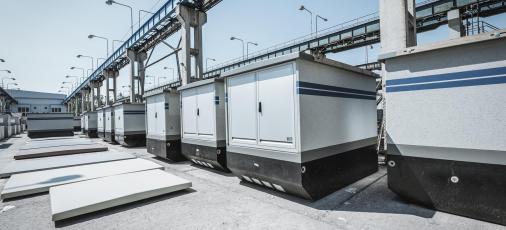

Lai paātrinātu būvniecības procesu, elektrotehnoloģiju uzstādām stacijā jau ražotnē. Pašu staciju novietojam uz sagatavotas grants pamatnes kārtas bez pamatiem. Pamati ir nepieciešami tikai kombinētām ēkām no vairākiem korpusiem. Stacija tiek transportēta kā ekstra lielgabarīta krava un uzstādīta ar celtni. Stacijas svars ar aprīkojumu svārstās no 13 līdz 50 t. Ēkas lietotājs nodrošina ēkas gultnes sagatavošanu, ārējo kabeļu ierīkošanu un ārējo zemējumu.

DROŠĪBA

Veselības un īpašuma aizsardzība ir mūsu prioritāte. Mūsu produkti atbilst visām standartu un noteikumu prasībām. Pateicoties mūsu inovācijām, pēc pieprasījuma varam nodrošināt vēl augstākas klases aizsardzību un drošību.
