Pochozí stanice typové řady UF

Technické budovy na mnoha typových půdorysech

Můžete si vybrat mezi čtyřmi základními variantami:

  • nadzemní volně stojící stanice,
  • stanice usazená do svahu,
  • částečně zapuštěná stanice,
  • podzemní stanice.

Díky modularitě základní konstrukce lze sestavit buňky do mnoha sestav a využít pro téměř jakýkoli projekt.

Bezesparé lití
a vibrace betonu celou formou

Technologie betonu je srdcem naší společnosti a základem vaší technické budovy. Proto klademe důraz na normové požadavky na beton a kvalitu v jednom odlitku.

Díky tomu má náš beton výjimečnou odolnost.

Bezesparé lití
Bezesparé lití
Beton, stavební materiál

Beton. Stavební materiál

po staletí tvrdý, pevný a spolehlivý


Pro výrobu našich prostorových buněk používáme vyztužený obyčejný beton dle betonářské normy ČSN EN 206+A2: Beton – Specifikace, vlastnosti, výroba a shoda.

Pro objekty/prostorové buňky částečně nebo zcela zapuštěné do země jsou rovněž splněny požadavky na odolnost vůči průsaku vody dle ČSN EN 206+A2 a vodonepropustné betonové konstrukce dle TP ČBS 04*.

Výroba prefabrikátů probíhá ve výrobních závodech pod interním i externím dohledem při zachování všech kvalitativních výhod oproti konstrukcím betonovaných v místě stavby. Z tohoto důvodu je dle TP ČBS 04* možné zhotovovat tenké vodonepropustné konstrukce. To šetří naše i Vaše zdroje.

V porovnání s doporučením TP ČBS 04* používáme beton s vyšší pevností v tlaku C35/45 a s výrazně nižším vodním součinitelem čerstvého betonu w/c. Společně s osvědčenou technologií výroby prefabrikovaných buněk beze spár lze dosáhnout požadavku na omezení přenosu vlhkosti a pronikání vody z vnějšího prostředí do vnitřních prostor, aniž by bylo nutné použít hydroizolaci, a to i při malých tloušťkách stavebních prvků.

V závislosti na místních podmínkách vztahujících se terénu, podloží, výskytu vody (např. prosakující dočasně vzdutá, podzemní voda, záplava apod.) a v souladu s Vašimi požadavky na využívaní objektu pro Vás vypracujeme návrh hydroizolace objektu dle současných stavebních postupů.

V případě zvýšených nároků na interiérové využití budovy je nezbytné konzultovat tyto plány s odborníky, kteří pomohou vybrat optimální a srozumitelné řešení pro stavitele i laickou veřejnost.

Na základě mnoha referenčních projektů Vám můžeme prezentovat řešení pro podzemní stavby, např. podzemní trafostanice či stavby pro vodojemy, nakládání s odpadními vodami, a rádi je pro Vás zrealizujeme se všemi výhodami stavby na klíč.

* Technická pravidla ČBS 04 "Vodonepropustné betonové konstrukce"

Ukázka vnitřního uspořádání

Pochozí trafostanice

Tříkomorová stanice

UF 3084
UF 3084
UF 3084
UF 3084
UK 3084

Jednokomorová stanice

UF 2536
UF 2536
UF 2536
UF 2536
UF 2536

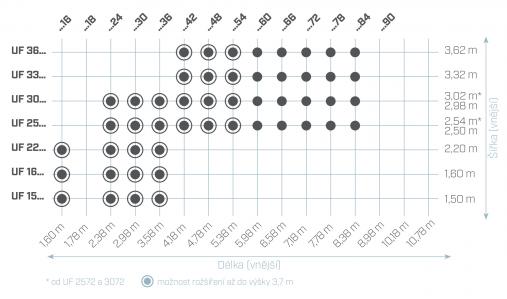

Přehled standardních rozměrů pochozích stanic

Typová řada UF

Díky modularitě lze jednotlivé korpusy vzájemně kombinovat a vytvářet složité sestavy. Jiné rozměry na vyžádání.

Typová řada UF

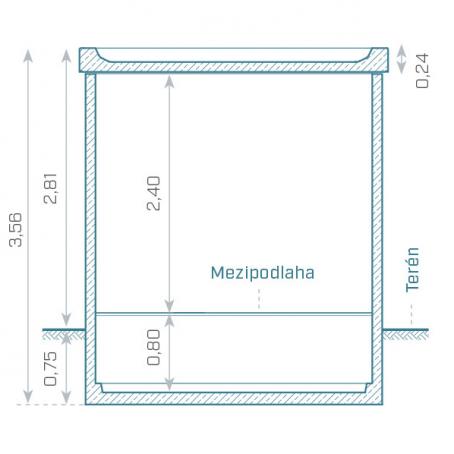

Ukázka řezu typovou pochozí stanicí

Řez stanicí UF

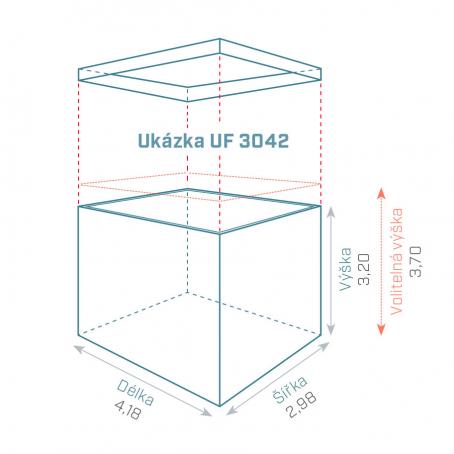

Typová pochozí stanice UF 3342

Rozměry a hmotnosti pochozích stanic typové řady UF

Typová řada UF 25

TypL
vnitřní
[m]
B
vnitřní
[m]
H
vnitřní
[m]
L
vnější
[m]
B
vnější
[m]
H*
vnější
[m]
Zastav.
plocha
[m²]
Obest.
prostor
[m³]
Hmotnost
[t]
25242,182,303,202,382,503,325,9520,3514,51
25302,782,987,4525,4816,65
25363,383,588,9530,6118,78
25423,984,1810,4535,7420,91
25484,584,7811,9540,8723,05
25545,185,3813,4544,6525,18
25605,78
5,9814,9549,6327,31
25666,38
6,5816,4555,4931,74
25726,98
7,182,5418,2460,5535,08
25787,58
7,7819,7665,6137,50
25848,188,3821,2970,6739,92

* Vnější výška bez střešní desky.

Typová řada UF 30

TypL
vnitřní
[m]
B
vnitřní
[m]
H
vnitřní
[m]
L
vnější
[m]
B
vnější
[m]
H*
vnější
[m]
Zastav.
plocha
[m²]
Obest.
prostor
[m³]
Hmotnost
[t]
30242,182,783,202,382,983,327,0924,2516,57
30302,782,988,8830,3718,90
30363,383,5810,6736,4921,23
30423,984,1812,4642,6123,56
30484,584,7814,2448,7025,89
30545,185,3816,0354,8230,11
30605,785,9817,8260,9432,65
30666,386,5819,6167,0735,19
30726,987,183,0221,6874,5838,90
30787,587,7823,5080,8441,53
30848,188,3825,3187,0744,17

* Vnější výška bez střešní desky.

Typová řada UF 33

TypL
vnitřní
[m]
B
vnitřní
[m]
H
vnitřní
[m]
L
vnější
[m]
B
vnější
[m]
H
vnější
[m]
Zastav.
plocha
[m²]
Obest.
prostor
[m³]
Hmotnost
[t]
33423,983,083,204,183,323,3216,0055,0425,60
33484,584,7816,0055,0429,81
33545,185,3817,9961,8932,55
33605,785,9819,9968,7735,28
33666,386,5821,9875,6138,02
33726,987,1823,9782,4640,76
33787,587,7825,9689,3043,50
33848,188,3827,9596,1546,24

* Vnější výška bez střešní desky.

Typová řada UF 36

TypL
vnitřní
[m]
B
vnitřní
[m]
H
vnitřní
[m]
L
vnější
[m]
B
vnější
[m]
H
vnější
[m]
Zastav.
plocha
[m²]
Obest.
prostor
[m³]
Hmotnost
[t]
36423,983,383,204,183,623,3214,9649,6827,30
36484,584,7817,3057,4531,65
36545,185,3819,4864,6634,52
36605,785,9821,6571,8737,39
36666,386,5823,8279,0840,26
36726,987,1825,9986,2943,13
36787,587,7828,1693,5046,00
36848,188,3830,34100,7148,87

* Vnější výška bez střešní desky.

Ukázka použití buněk typové řady UF

Podzemní trafostanice

podzemní trafostanice

Z typové řady UF pro pochozí stanice vznikla odvozená řada pro podzemní stanice.

Kombibudova

Kombibudovy

Naše kombibudovy vynikají jednoduchostí a modularitou

Panelové stanice

Panelové stanice

V případě požadavku na maximální variabilitu můžeme navrhnout a vyrobit i panelovou stanici.
